礦用吊桶
礦用吊桶，底卸式吊桶，掛鉤式吊桶，座鉤式吊桶
使用范圍及特點：吊桶是立井井筒開鑿期間提升矸石、升降人員和材料的主要容器。當井筒涌水量小于6M3/h時，還可作排水用。根據卸矸形式不同吊桶分為掛鉤式吊桶、座鉤式吊桶及底卸式吊桶。
主要技術參數
| 吊桶形式 | 型號 | 容積（m3） | 桶體外徑 | 桶口直徑 | 桶體高 | 吊桶全高 | 桶梁直徑 | 重量 |
| 掛 鉤 式 | MZS5.1-0 | 0.5 | φ825 | φ725 | 1100 | 1730 | φ40 | 194 |
| MZS5.2-0 | 1.0 | φ1150 | φ1000 | 1150 | 2005 | φ55 | 348 | |
| MZS5.3-0 | 1.5 | φ1280 | φ1150 | 1280 | 2270 | φ65 | 478 | |
| MZS5.4-0 | 2.0 | φ1450 | φ1320 | 1300 | 2430 | φ70 | 601 | |
| 座 鉤 式 | MZS5.5-0 | 2.0 | φ1450 | φ1320 | 1350 | 2480 | φ70 | 728 |
| MZS5.6-0 | 3.0 | φ1650 | φ1450 | 1650 | 2890 | φ80 | 1049 | |
| MZS5.7-0 | 4.0 | φ1850 | φ1630 | 1700 | 3080 | φ90 | 1530 | |
| MZS5.7-0 | 5.0 | φ1850 | φ1630 | 2100 | 3480 | φ90 | 1690 |
一 、座鉤式吊桶：
1概述
產品特點雙層桶底可進行座鉤式翻矸
主要用途及適應范圍吊桶是礦山立井井桶開鑿期間、提升矸石、升降人員和材料的主要容器，當井桶水量小于6m/h時，也可作排水用。
2. 結構 如圖所示
3.座鉤式吊桶的基本參數，列于表
表1
| 吊桶 型式 | 型號 | 容積 （m） | 通體 直徑 d | 桶口 直徑 d | 桶口 高度 h | 吊桶 全高 H | 桶梁 直徑 d1 | 質量 Kg |
| 座 鉤 式 | TZ-6 | 6.0 | 2000 | 1800 | 2120 | 3705 | 100 | 2218 |
| TZ-7 | 7.0 | 2000 | 1800 | 2440 | 4025 | 100 | 2375 |
4. 型號組成及代號意義
T Z — X
T: 吊桶
Z: 座鉤式
X 公稱容積，m

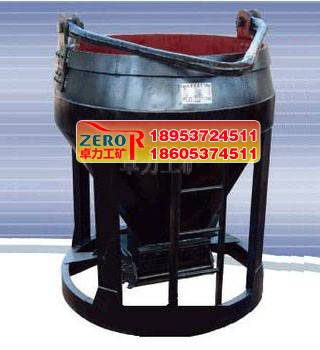

二 、底卸式吊桶：
TD型底卸式吊桶是礦山立井施工中用于運送混凝土的專用設備，它適用于煤礦、金屬礦、非金屬礦及其他立井施工需要澆注混凝土的場合。特別對用凍結施工深表土層時、不能使用輸料管下料時，更適合，它是煤礦鑿井期間安全生產必不可少的。舊式底卸式吊桶在使用過程中顯得笨拙，操作不方便，卸料不完全等缺點。本產品在原有的技術上改革創新，擺脫了這些缺點，提高了輸送混凝土的速度，操作簡便，在出料口的弧行板面設有橡膠板，保證了出料口部的密封性和漿液不泄露，同時也延長了吊桶的使用壽命，對避免和防止在煤礦立井期間不安全的隱患發生有著十分重要的意義，因此將該項技術推廠應用，順應煤礦安全生產和發展的趨勢和需求。
